先日Fusion360の本（Fusion360マスターズガイド）を買いましたので早速モデルを作成しました
本に作り方が載っているペン立てです

モデル自体はFusion360で簡単に作成ができます
「CAD日和」の文字も入れてみました

そして今回はせっかくなので家にある３Dプリンター（ダヴィンチmini）で印刷しどんな感じなのかを調べてみました
印刷時間やプリントしたときの様子を紹介します

3Dプリンターで印刷

使用する3Dプリンターはこちら↓




ダヴィンチminiです
最近あまり使用していなかったので久しぶりに使用しますが、しっかり動いてくれました


さっそくFusion360からSTLファイルに変換しダヴィンチminiで開きます

今回作成したモデルはペン立てです

縦70mm
横70mm
高さ最大部100mm

側面に穴をあけてパターンコピー
「CAD日和」の文字を浮きだたせています

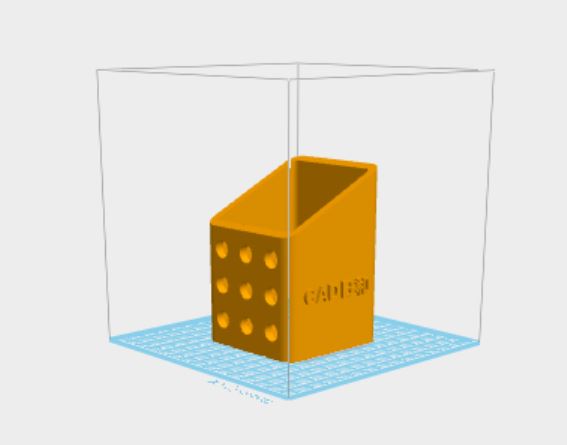

プレビューを確認

頑張って印刷しています
しかし印刷を始めて気づいたのですが、サポート材を忘れてしまいました

穴とか文字が浮き出ているところはどうなるのか…

3Dプリンターでペン立てを作成中✨
サポート材を設定するのを忘れたがどうなるか… pic.twitter.com/Nh0jyxm93u

— cadbiyori@投資エンジニア (@cadbiyori) May 10, 2020

まあ始めてしまったものはしょうがない
フィラメントや印刷時間の節約になるし良しとしよう

サポート材を付けた場合

ちなみにサポート材をつけると穴や文字の下にサポートが作成されます

指定印刷時間は4時間25分と、15分くらい伸びます
使用するフィラメントは1メートルくらい多くなるようです

完成

3Dプリンター使って約5時間でペン立て完成！#fusion360#ダヴィンチmini pic.twitter.com/NRDHXtBagL

— cadbiyori@投資エンジニア (@cadbiyori) May 10, 2020

ようやく完成しました

完成までの時間は約5時間10分でした
推定の時間よりは1時間くらい長くなってしまいました

うちの環境が悪いのかな…？


サポート材を使用しませんでしたが結構きれいにできています

穴は若干ですが一番上の部分が歪んでしまっていますがかなりきれいにできました
穴形状ならサポート材なしでもある程度問題なさそうです

サポート材無しでも結構きれいに穴も開いた✨ pic.twitter.com/tEMt9bJpIz

— cadbiyori@投資エンジニア (@cadbiyori) May 10, 2020

文字が浮き出ている部分はやはり下の部分が崩れてしまいました
今回浮き出ている部分は2mmなので持ちこたえていますが、もっと浮き出させるにはサポート材が必要になりそうです

文字はサポート材がないと下の方が崩れるね pic.twitter.com/VijsrHinGK

— cadbiyori@投資エンジニア (@cadbiyori) May 10, 2020

まとめ

今回はペン立てを３Dプリンターで作成した様子を紹介しました

時間はかかりましたが自分が作成したモデルが実際の形状に作成されるのは面白いです
サポート材なしでも結構きれいに形状ができてよかったです

時間や材料が多く必要になってしまうのでサポート材はなるべくなくして作品を作りたいので、次回の参考になりました

今後も色々なモデルを作成していこうと思います
