【Fusion360】図面で中心マークが入らない形状の回避策
Fusion360では図面で中心マークのコマンドがあり穴にマークを付けるとができますが
図面を作成した際にモデルの形状によっては中心マークが上手くは入らないことがあります
今回はそんな場合に中心マークを付ける方法を紹介します
リンク
回避する方法
現象
まず現象としては円形でない時に中心マークが上手く入りません

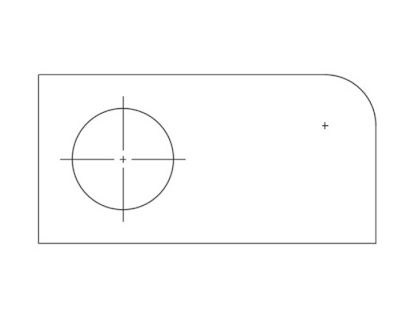

画像のように左側のように円形の穴なら上手く中心マークが入りますが、右側の曲げRのような形状では上手く中心マークが入りません
回避
回避方法はモデルでスケッチを作成します
部品のファイルに移動し円形のスケッチを作成
次に図面に戻ります
図面のツリーからスケッチを選択し表示させます
すると画像右側のように点線で円形のスケッチが表示されます
このスケッチを中心マークで選択すればマークが表示されます
完成
中心マークが入りました
最後にスケッチを非表示にすればOK
エラーが表示されますが、PDFには表示されないので問題ないでしょう
まとめ
今回は中心マークが入らない形状の回避策を紹介しました
色々と工夫すれば回避できそうです
