【Fusion360】図面で表題欄が変更できない！？原因と対策
図面の表題欄を変更しようとしたら、メッセージが表示され変更できない時があります
表題欄の中が変更できないと図面として使いにくいですね
今回は表題欄が変更できない原因と対策を紹介します
表題欄が変更できない
図面を作成していて表題欄に表示される文字が不要だったり編集したい場合が多々あるかと思います

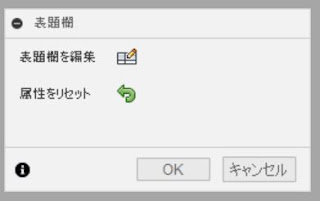

表題欄の文字をクリックし以下のようなメニューが表示されます
さっそく「表題欄を編集」をクリックしてみましたが、
編集しようとすると以下のようなメッセージが表示される場合があります
「既存の表題欄は編集できません。この表題欄に基づいて新しい表題欄を追加しますか」
このメッセージが表示される原因と対策を紹介します
原因
上記のメッセージが表示される原因は
Fusion360のデフォルトのテンプレートを使っていることが原因です
デフォルトのテンプレートは編集できないようになっているようで
それが原因で編集できません
対策
では編集できるようにするための対策を紹介します
次の賀損のように、Fusion360の画面下のアイコンから一番右のアイコンをクリック
表題欄 ＞ 「表題欄を追加」をクリックします
表題欄を追加のメニューが表示されるので「OK」をクリック

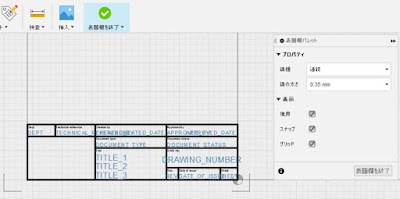

表題欄の編集が以下の画像のように可能になります
あとは希望の表題欄になるように編集し終了のボタンを押しましょう
こちらから変更した表題欄なら
後から再度編集したいときは、文字をダブルクリックするだけで編集可能です
始めに表示された「表題欄を編集」のボタンから簡単に編集画面に移れます
まとめ
今回は表題欄の編集をするときに表示されるメッセージについてまとめてみました
Fusion360ならではかと思いますが、デフォルトの表題欄を編集する際は少しコツがいります
でも慣れてしまえば簡単ですので試してみてください
表題欄の中のスケッチや文字を必要に応じて変更し、より良い図面を作成しましょう
